Настройка MikroTik: пошаговая инструкция

MikroTik – латвийский бренд, выпускающий недорогие функциональные маршрутизаторы. Для получения доступа в интернет их необходимо настроить. Базовая настройка MikroTik осуществляется с помощью утилиты Winbox автоматически или вручную.

Настройка MikroTik: пошаговая инструкция


Что нужно?


Для работы потребуются:
  • сетевой шнур;
  • устройство;
  • ноутбук или персональный компьютер с Wi-Fi.

Особенности роутера


MikroTik подключается через стандартный адаптер и РоЕ. Установить его можно на компьютерный стол или закрепить на стене, что удобно.

Конструктивная особенность маршрутизатора – отсутствие внешнего порта. Пользователи самостоятельно определяют, какой порт будет внешним. Роутер настраивается один раз и работает стабильно в дальнейшем.

Автоматический способ через Winbox


Последовательность следующая:
  1. Вставить сетевой кабель в 1-й порт роутера.
  2. Подсоединить компьютер к LAN (во 2-5 порты на выбор).
  3. Подключить шнур питания в разъем Power на маршрутизаторе.
  4. Установить на компьютер утилиту Winbox.
  5. Ввести логин и IP-адрес в двух верхних строках.
  6. Нажать на кнопку Connect.
Если IP-адреса нет, то программа подключит роутер через MAC Address. Для этого нужно:
  1. Нажать на вкладку Neighbors, расположенную ниже.
  2. Дождаться, пока пропишется MAC Address.
  3. Кликнуть на строку, в которой он показан, и на Connect.
После нажатия на Connect на экране появится окно заводских настроек. Их можно оставить или сбросить.


Чтобы отрегулировать роутер быстро, заводские настройки лучше не трогать: нажать OK и двигаться дальше.

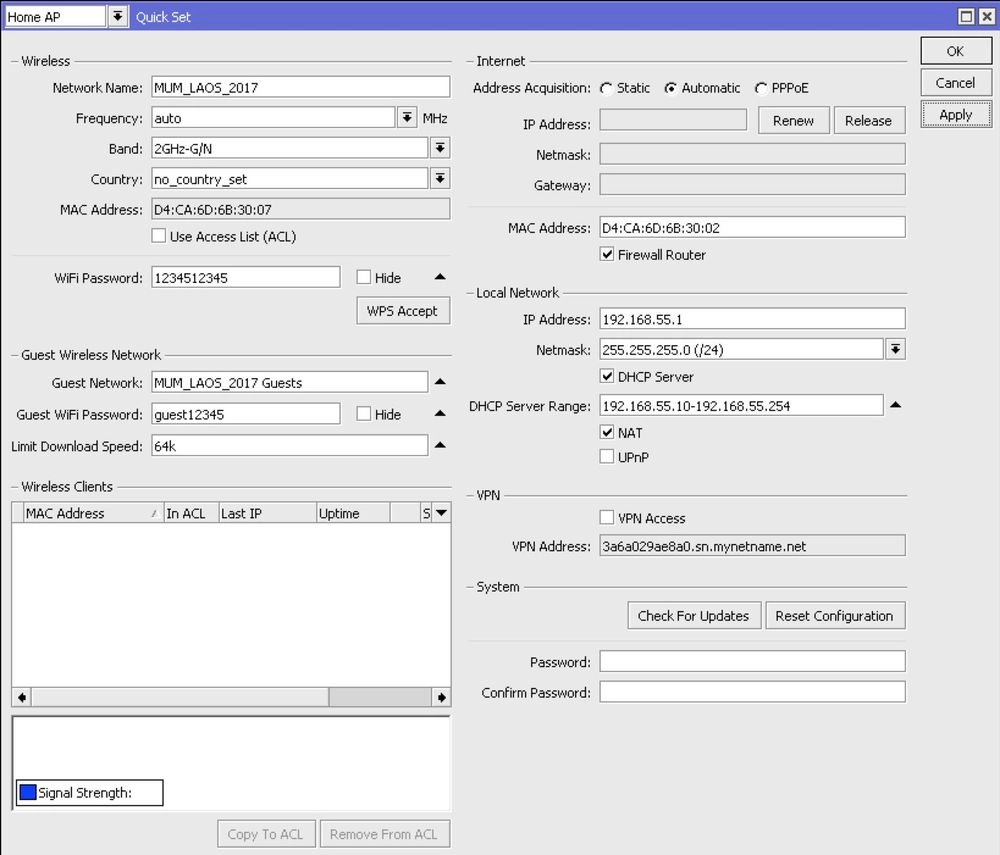

В открывшемся окне есть опция Quick Set – она находится в верхнем левом углу. Нажать на нее и выбрать Home AP. В этой вкладке все данные систематизированы по разделам, каждый из которых заполняют последовательно.


Беспроводная сеть (Wireless)


Во вкладке Wireless (Беспроводная сеть) нужно заполнить электронное поле, указав:
  1. Имя сети.
  2. Частоту.
  3. Стандарт b/g/n.
  4. Страну.
  5. MAC-адрес.
  6. Типы шифрования из четырех предложенных (желательно отметить все).
  7. Пароль.

Internet


Это поле расположено справа от Wireless в том же разделе Quick Set. В строке Address Acquisition пользователь видит 3 варианта:
  1. Static.
  2. Automatic.
  3. PPPoE.

В роутерах заводской конфигурации настройки по умолчанию и не менялись. Выбор – Automatic.

Иногда провайдеры делают привязку к MAC-адресу – в этом случае его тоже прописывают в одноименной строке электронного поля.

Во вкладку Static данные вносят вручную – их предоставляет провайдер.

При использовании РРРоЕ параметры придумывает пользователь и вводит вручную:

  1. Use – логин.
  2. Password – пароль.
  3. Servise Name – имя соединения.
Заполнив поля, нажать на кнопку Reconnect – она находится внизу справа.

Local Network


В этом разделе настраивается IP-адрес маршрутизатора и DHCP-сервер – данные вносятся в одноименные поля.


После заполнения нужно поставить галочки рядом в окошках:

  1. DHCP Server.
  2. NAT.
Это обеспечит стабильную работу интернета.

Дальше – нажать на Apply и перезагрузить компьютер, чтобы настройки начали действовать.

Пароль администратора


После перезагрузки необходимо задать пароль устройству MikroTik:
  1. Найти в программе Winbox раздел System.
  2. Войти в него и перейти в Users.
  3. В открывшемся окне User Admin нажать на кнопку Password.
  4. Придумать и ввести пароль.
  5. Подтвердить его повторным вводом.
  6. Нажать Apply и OK.
Пароль администратора установлен, автоматическая настройка маршрутизатора завершена.

Ручная настройка


Ручной режим выручает, когда пользователю нужно настроить маршрутизатор под себя. Но прежде следует сбросить заводские настройки:
  1. Подключить и запустить устройство по схеме, описанной в первой части.
  2. В окне заводских настроек выбрать опцию Remove Configuration.
Окно появляется при первом запуске, но если роутер уже использовался, то сброс делается иначе:
  1. Войти во вкладку System.
  2. Кликнуть по строке Reset Configuration.
  3. В открывшемся окне выбрать строку No Default Configuration и поставить галочку.
  4. Далее – нажать на кнопку Reset Configuration.
  5. Дождаться перезагрузки устройства и переходить к настройке интернета.

Internet


Есть 3 варианта подключения интернета:
  1. Со статическим IP-адресом.
  2. DHCP-настройка.
  3. Соединение с авторизацией.

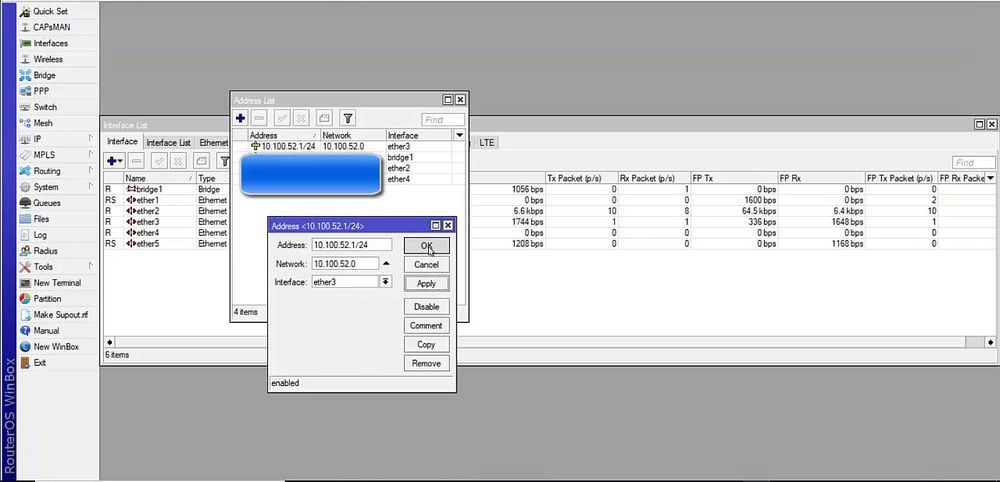

Статический IP


Настройки для этого типа подключения предоставляет провайдер, после чего админ:
  1. Выбирает вкладку IP.
  2. Переходит в раздел Addresses.
  3. Вносит данные в поля Addresses и Network в открывшемся окне.
  4. В строке Interface указывает порт WAN.
  5. Переходит в Routes.
  6. Нажимает на «+» в левом верхнем углу.
  7. Выбирает маршрут по умолчанию.
  8. Нажимает Apply.
  9. Подтверждает действие кликом по OK.

На следующем этапе ему нужно добавить адрес DNS:

  1. В разделе IP выбрать вкладку DNS.
  2. Добавить адрес в поле Servers.
  3. Нажать OK.
Статическое подключение выполнено.

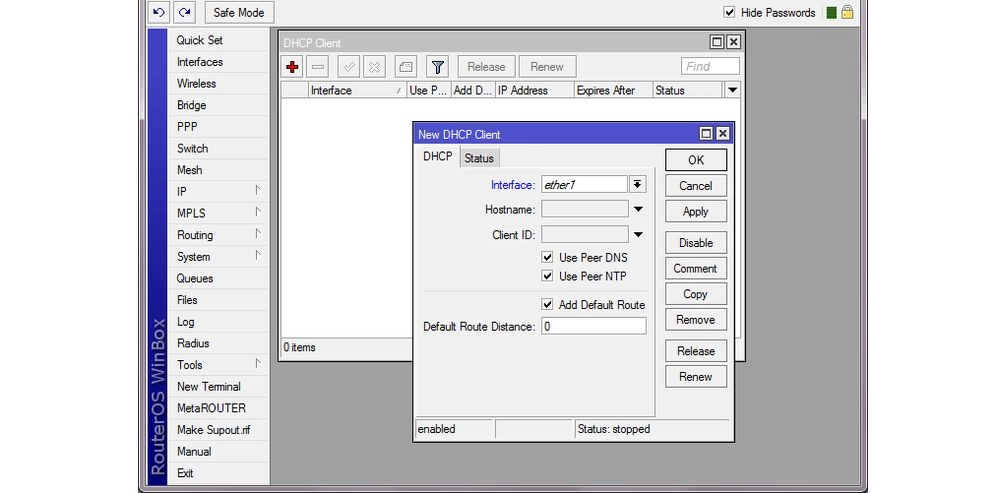

DHCP


Для подключения этого типа администратор:
  1. Открывает вкладку IP.
  2. Переходит в DHCP Client.
  3. Нажимает на «+» в верхнем левом углу открывшегося окна.
  4. Указывает порт WAN в поле Interface.
  5. Отмечает галочками Use Peer DNS и Use Peer NTP.
  6. Выбирает Yes в поле Add Default Route для добавления маршрута в таблицу маршрутизации.
  7. Подтверждает создание клиента кликом по OK.

Настройка завершена.

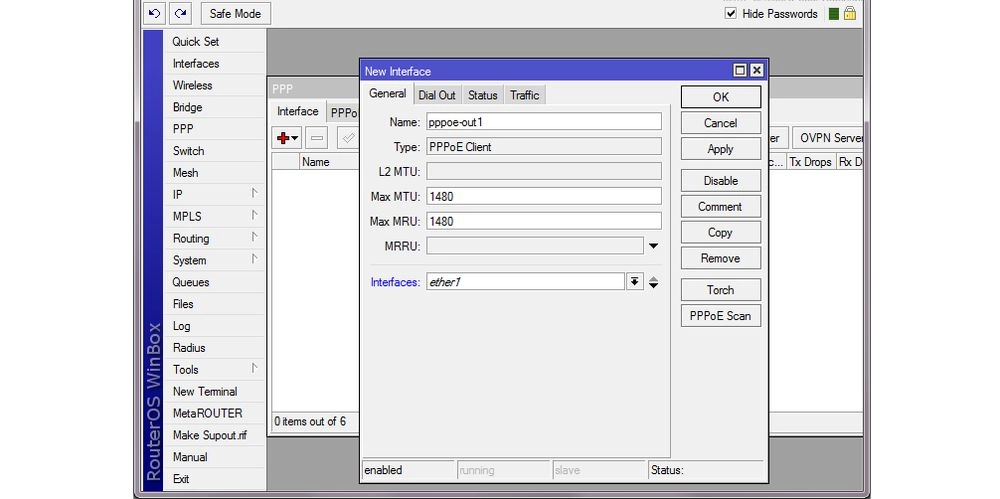

Соединение с авторизацией


Настройка с авторизацией необходима, если интернет-провайдер использует соединения PPPoE, PPTP, L2TP. Пошаговый алгоритм действий для таких ситуаций:
  1. Выбрать вкладку PPP.
  2. Нажать на «+» вверху слева.
  3. Выбрать свой тип соединения в открывшемся списке.
  4. Кликнуть по нему.
  5. В графе Name открывшегося окна задать название нового подключения.
  6. Во вкладке Type проверить правильность типа соединения.
  7. В поле Interface должен быть указан порт WAN.

В верхней строке нужно выбрать вкладку Dial Out и ввести:

  1. User (логин).
  2. Password (пароль).
Эти данные дает провайдер.

Выделить галочками графы:

  1. Use Peer DNS.
  2. Add Default Route.
  3. Подтвердить действие нажатием на OK.
Для L2TP и PPTP нужно ввести адрес VPN-сервера в графу Connect To. В остальном принцип тот же.

Настройка NAT


Для настройки интернет-сети у подключаемых пользователей нужно:
  1. Войти в раздел IP.
  2. Выбрать Firewall.
  3. Выбрать раздел NAT – он находится в верхней горизонтальной строке.
  4. Нажать на «+» вверху слева.
  5. Далее опуститься до пункта Out. Interface в разделе General.
  6. Вписать в поле ether5.
  7. Переместиться в раздел Action (он находится на одной строке с General).
  8. Вписать в поле masquerade.
  9. Подтвердить действие OK.

Wireless


В этой вкладке настраивается беспроводное подключение к интернету:
  1. Войти в Wireless.
  2. Выбрать «+».
  3. В открывшемся окне ввести пароль Wi-Fi.
  4. Выбрать шифрование.
Далее переходить к настройкам в разделе «Свойства» – Wireless:
  1. Mode – ap bridge.
  2. Band – 2GHz-G/N.
  3. Frequency – auto.
  4. Wireless Protocol – 802.11.
  5. Security Profile – my wifi.
  6. WPS Mode – disabled.
  7. В полях Default Authenticate и Default Forward – галочки.
Подтверждение – клик на OK.

Lokal Network


Локальная сеть в ручном режиме настраивается через вкладку Bridge:
  1. Нажать «+».
  2. В графу Name вписать bridge1.
  3. Подтвердить создание моста нажатием OK.
  4. Войти в IP – Addresses.
  5. Назначить мосту IP-адрес.
  6. Кликнуть OK.
  7. Далее – IP– DHCP Server.
  8. Кликнуть по DHCP Setup.
  9. Выбрать нужные параметры.
  10. Перейти к следующему шагу Next.
  11. Войти в Bridge – Ports.
  12. Добавить порты в созданный мост.
Для проверки корректности настроек достаточно подключить любое беспроводное устройство, ввести код доступа и оценить работу интернета.
